リトラクト・ギアの基板の交換

タキシー・テストしてたら、ちょっとのショックでノーズとメインギア（右）側が引き込んでしました。これによりまたギヤ・ドアを修理するはめに。

リトラクトギアは基板にリミッタ・スイッチがありこのスイッチでリミットを検知しているようです。（あと、ギヤを引っかかったことも想定されて過電流（でしょうか）で検知してるようにも思います。）

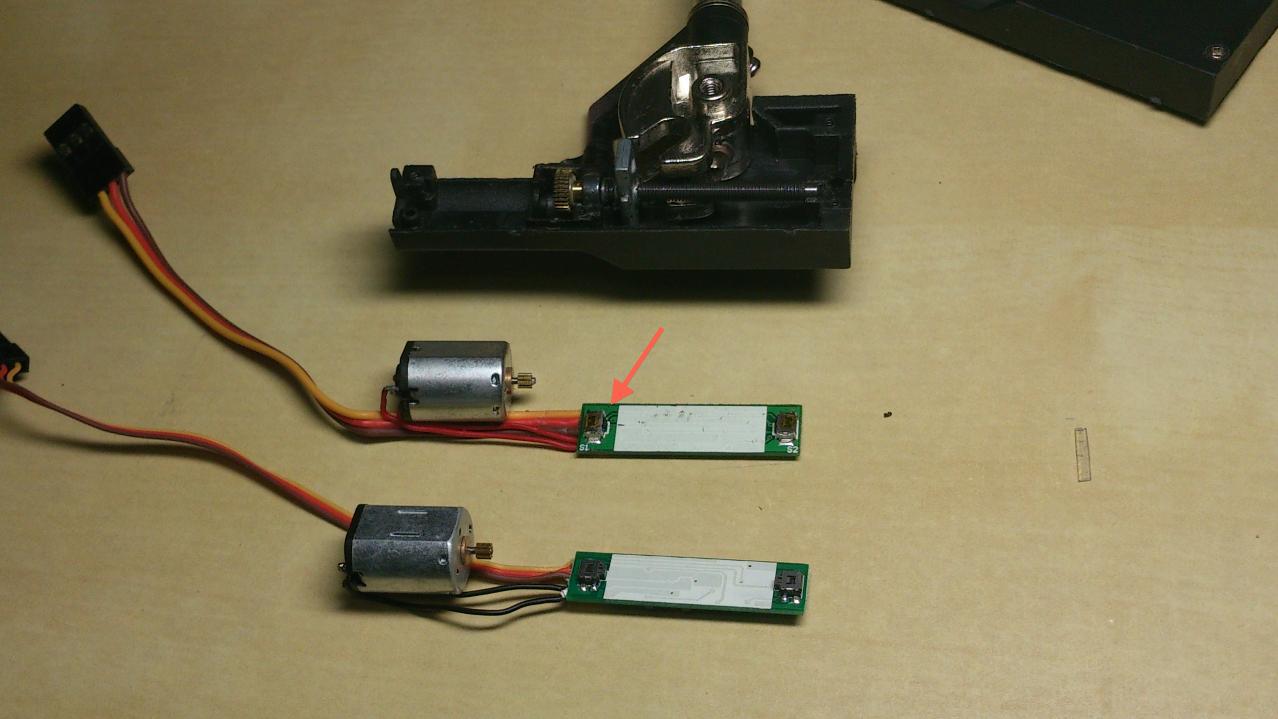

この基板のリミッタスイッチが壊れていて、めいいっぱいの位置で止まっていたのですが、それだとロックが確実ではなく、それにより引き込んでいたようです。（写真上が壊れた基板のスイッチ）

新しい基板だけが売っていましたので、交換しました。これでロックの位置も確実になりました。

ギヤドアの修理

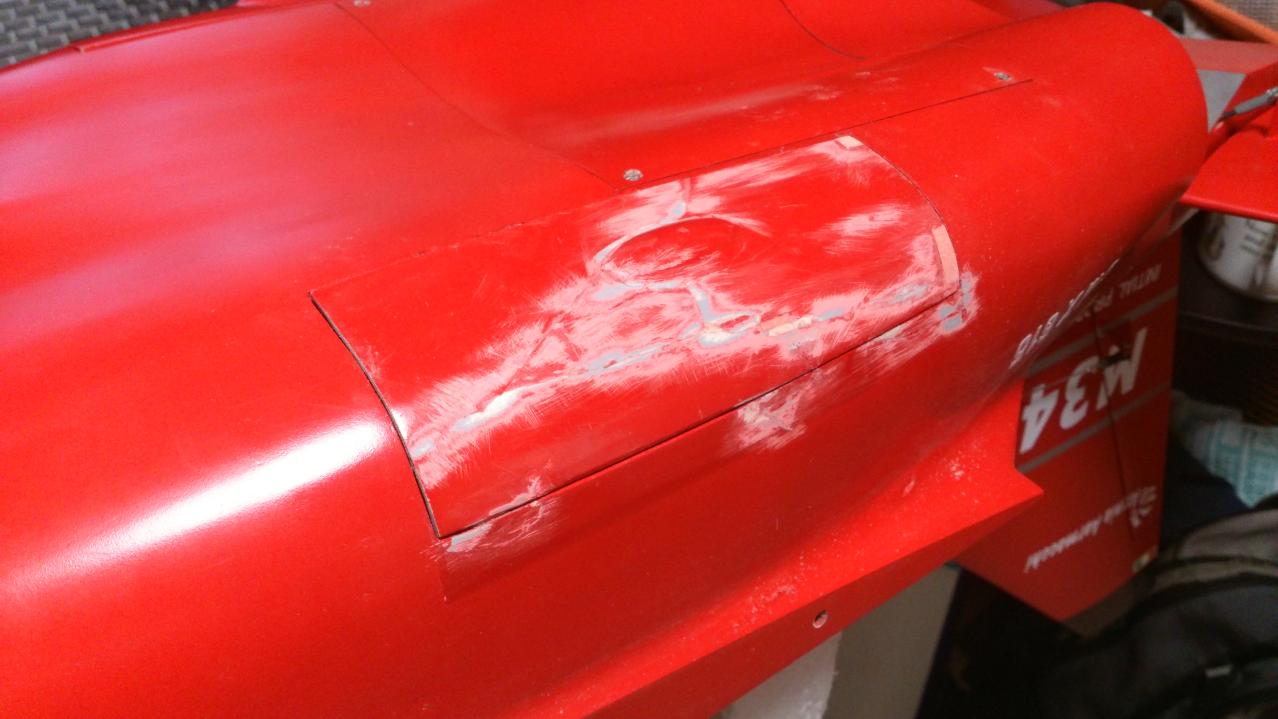

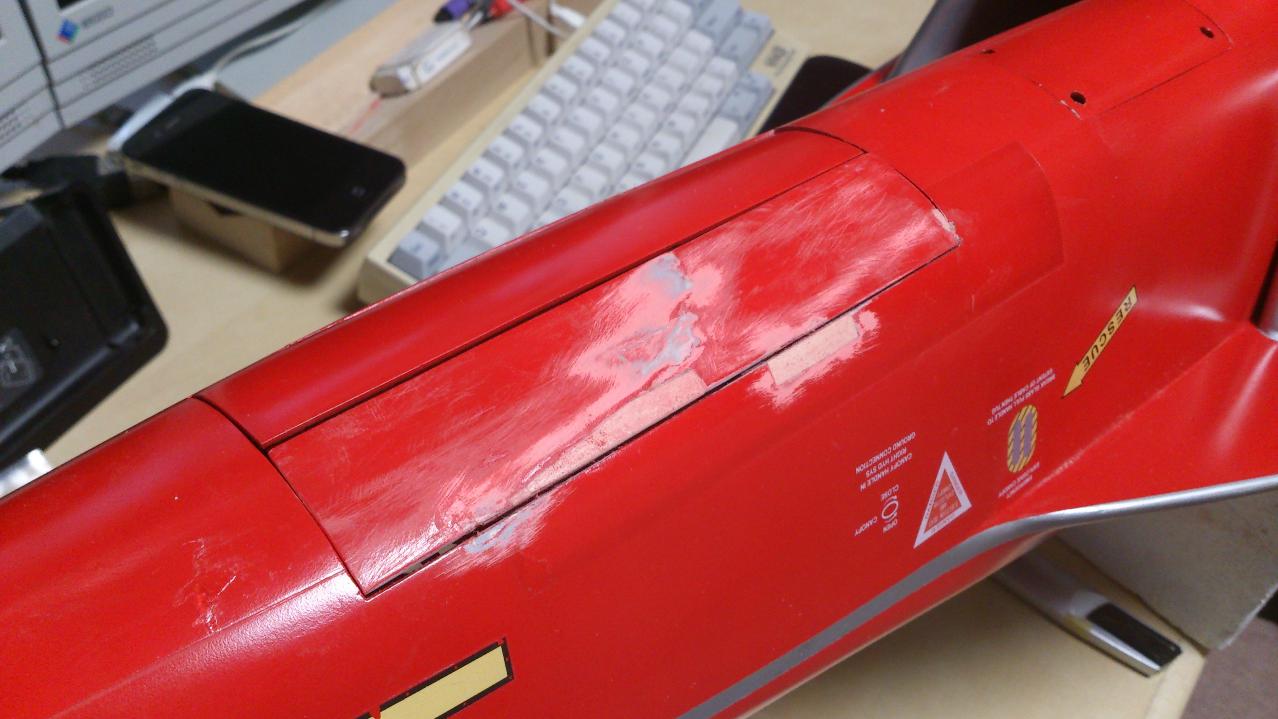

という訳で、ギアドアの修理です。何回修理したことやら。

ギアドアサーボ交換

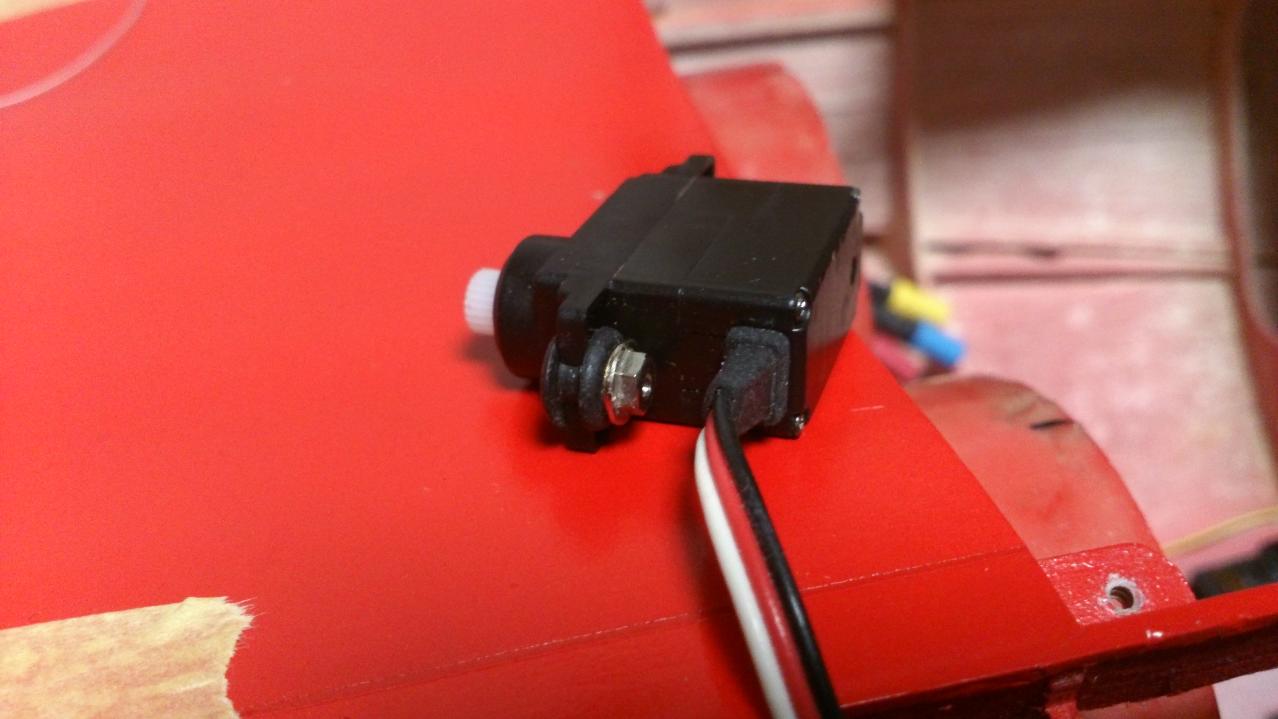

以前からギアドアサーボ(Waypoint W-038CL, トルク0.7kg）の非力を感じていたんですが、合わせてギアドア・サーボをFUTABA S3103(トルク1.2kg)に交換しました。

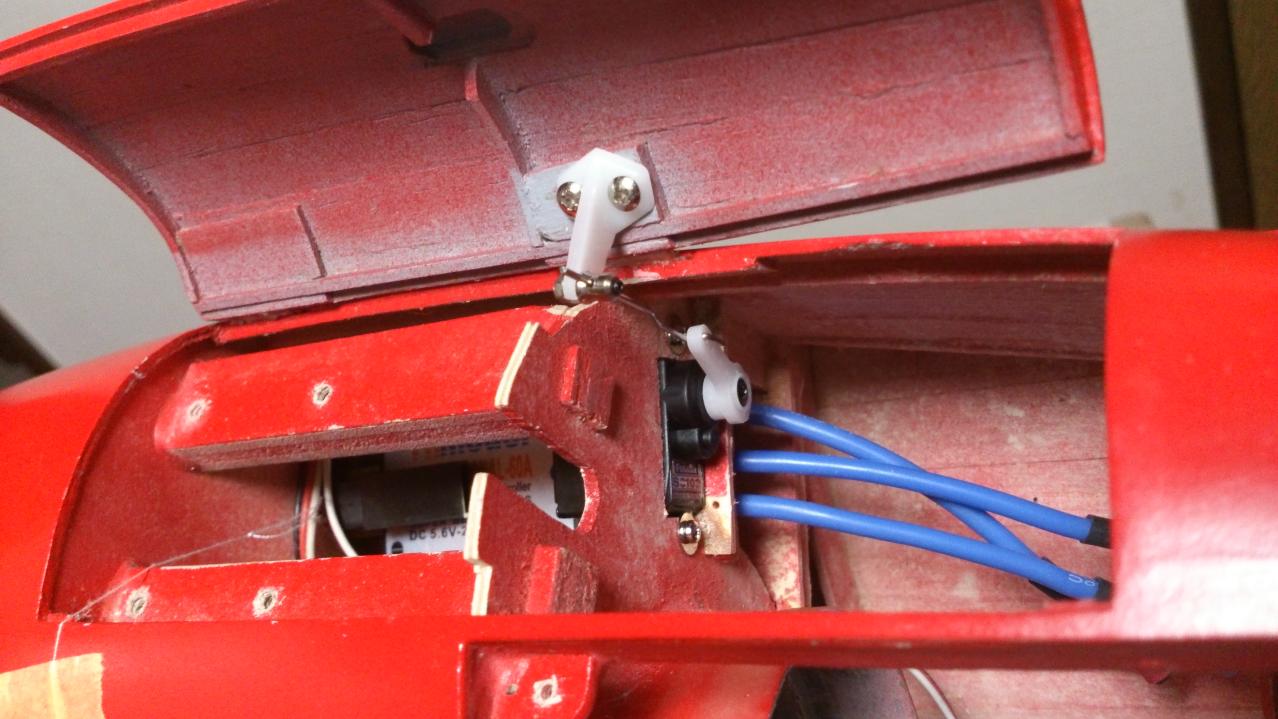

旧サーボのリンケージの様子（記事）

• 胴体下面プランク開始、メインギア・ドアーの作成とその動画
• 胴体ノーズギア・ドアーの作成とドアー開閉動画

ハトメにナットを金属用の瞬間で接着して、

2mmのボルトで固定。
