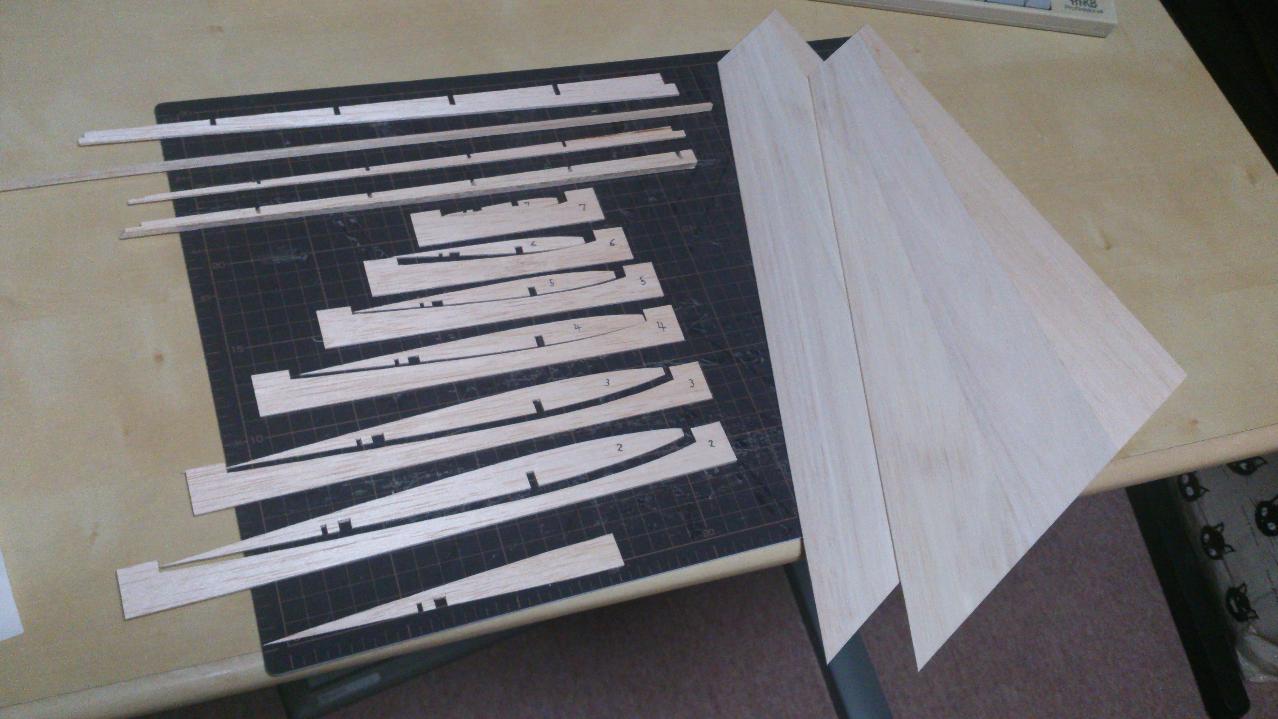

図面にあるリブ、ジグ、スパー等を切り出します。リブは1.5mm、スパーは中央2mm、後縁5mm、ラダー側1.5mm,プランク材は1mm。

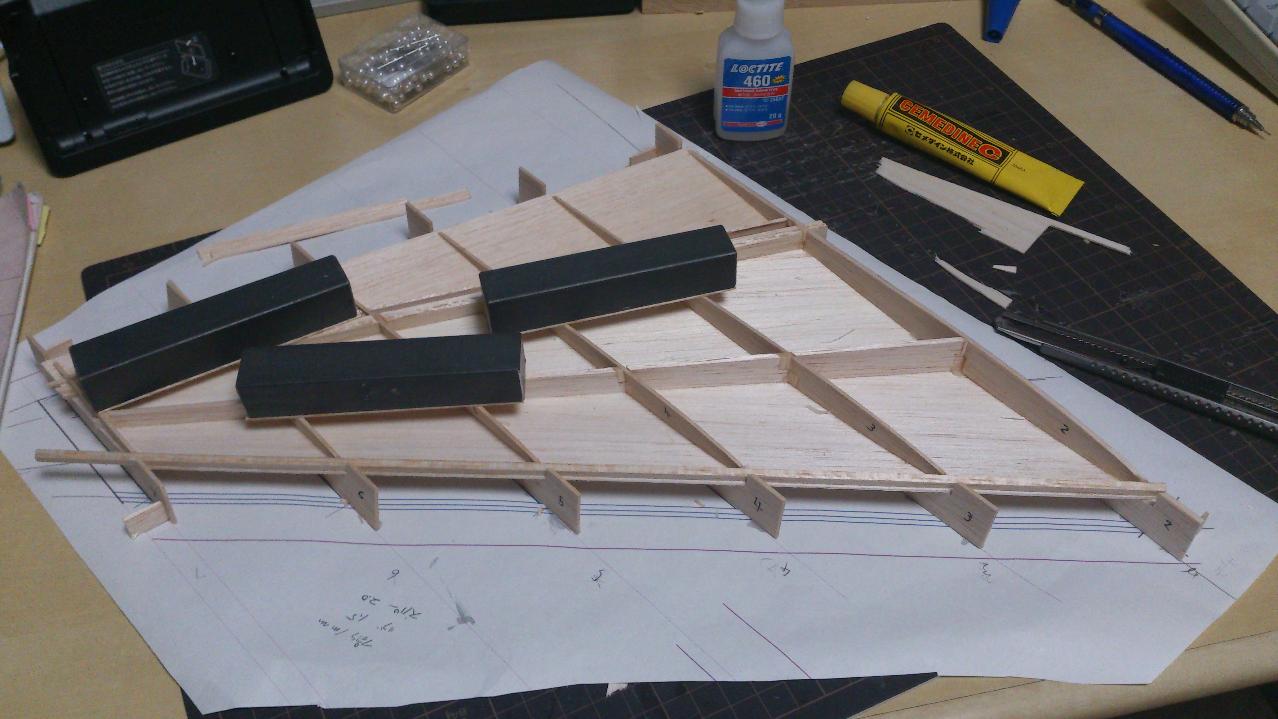

いつものように図面の上にジグを作成して、組み立てていきます。

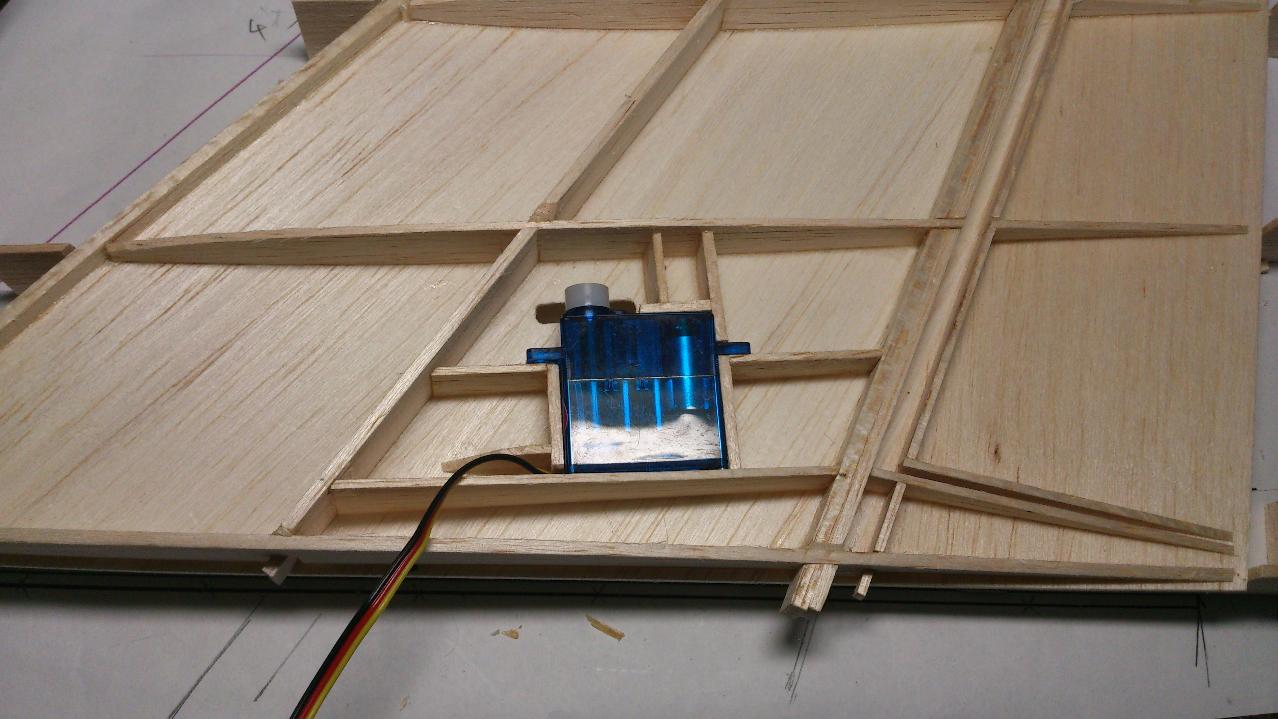

サーボベットを作成します。サーボは両面テープで接着するか、サーボ上部からバルサ（接着）で固定するかになります。サーボは11mm厚ぐらいまでしか入りません。今回使用したサーボはHiTec HS-A5076HB(空用オールマイティ デジタルミニサーボ)を使用しました。

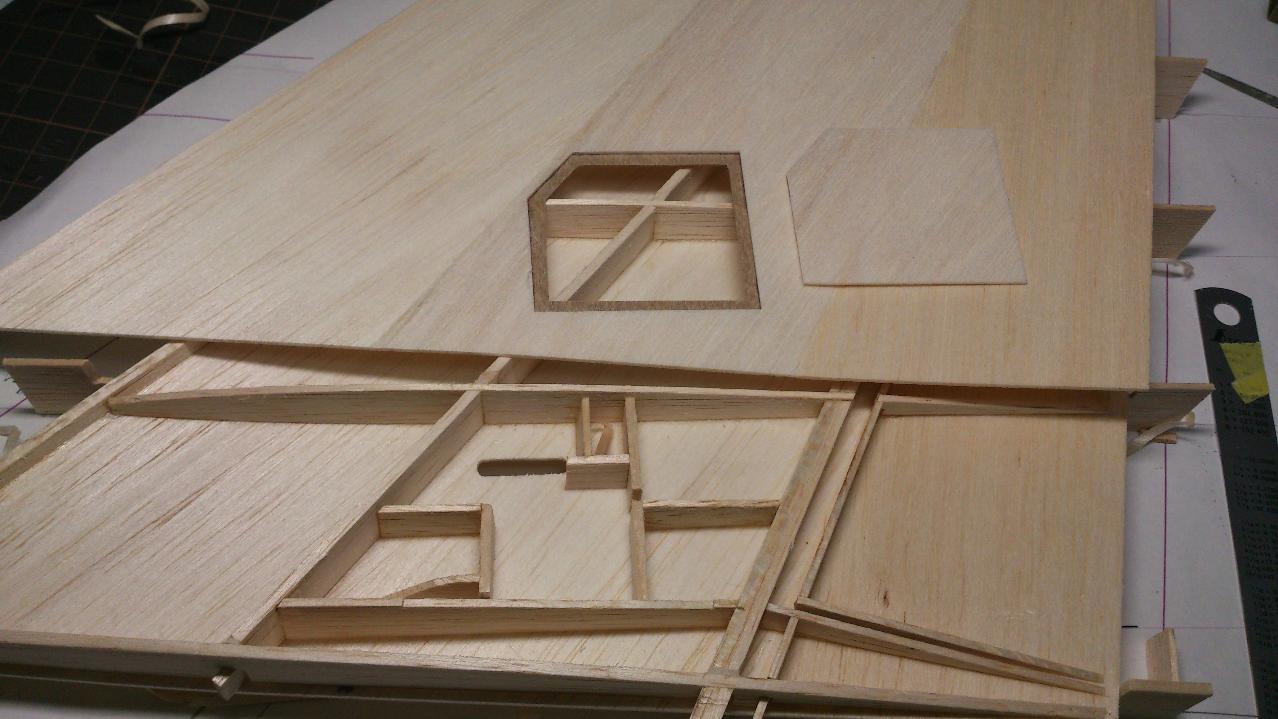

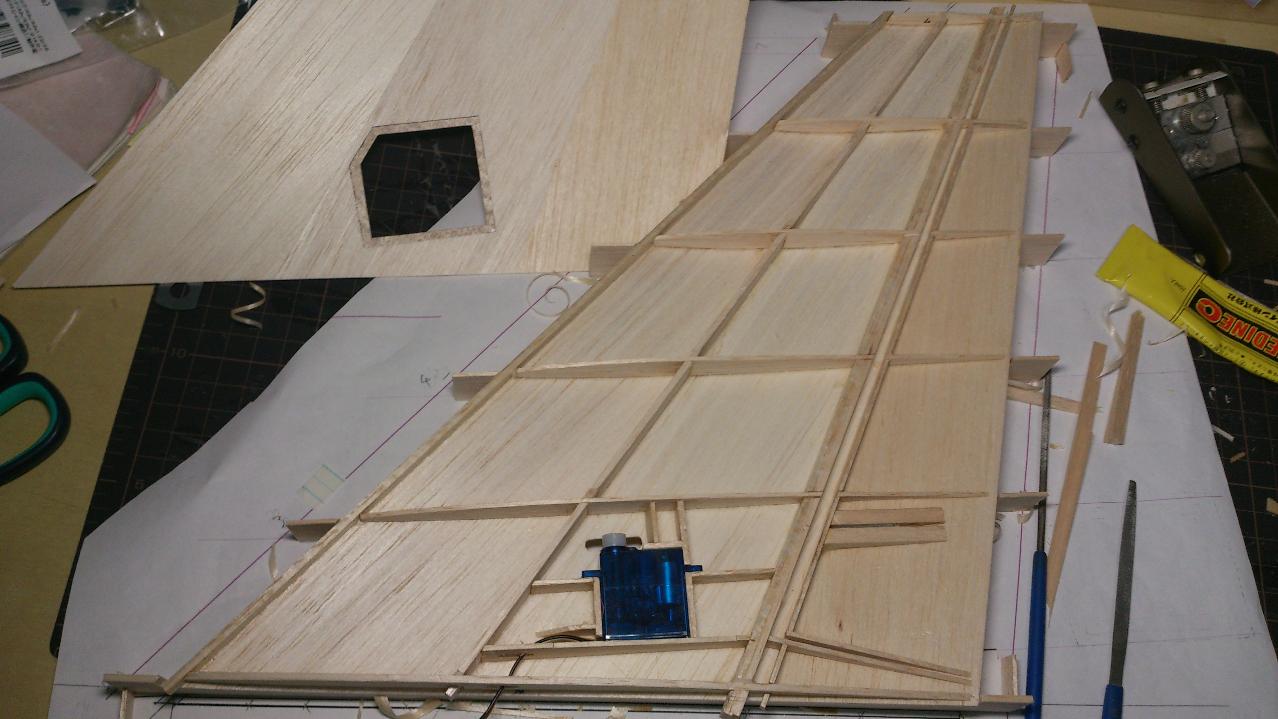

サーボハッチを作成します。サーボ部をカットして、0.4mmのベニアを使って、ハッチをボルト止めする為の受け部をプランク材に接着しておきます。

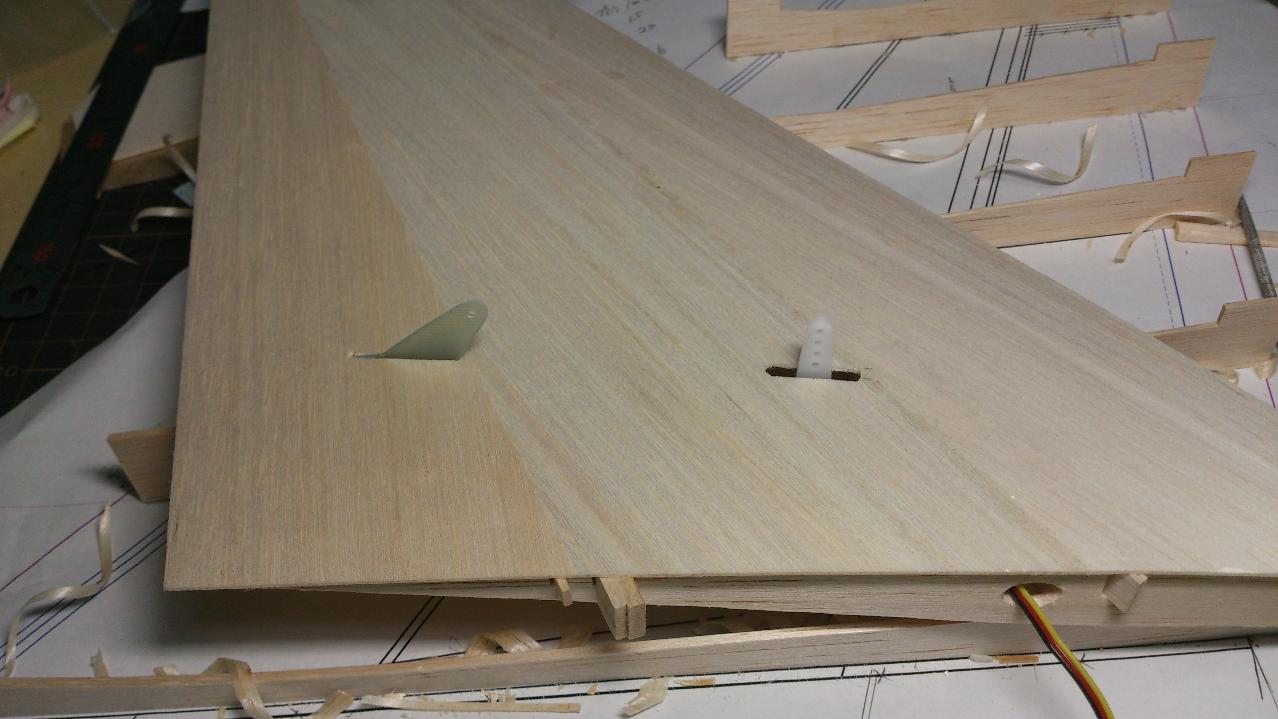

反対側にホーンを付けてみます。（まだ仮止め状態、塗装下地の時に接着する予定）

プランク直前、ラダーホーン取り付け部の接着、あとからラダー部を切り取る為のカット部を入れておくことを忘れずに。

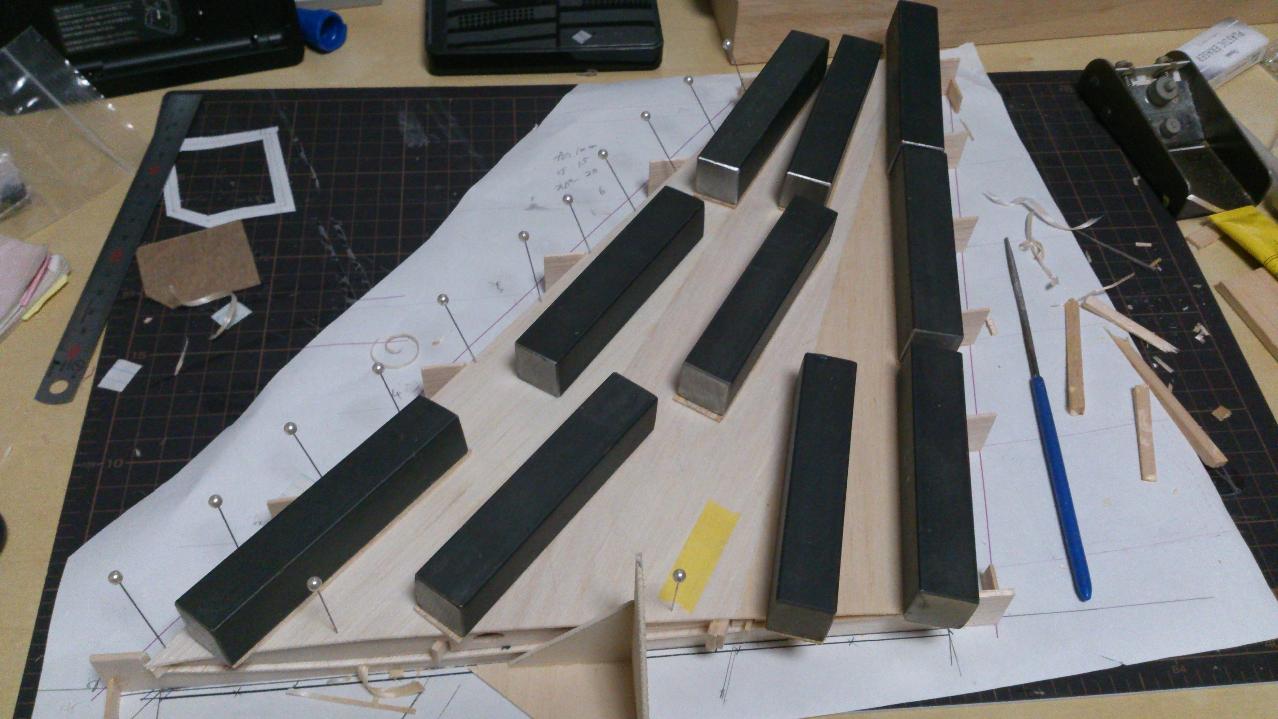

プランクします。

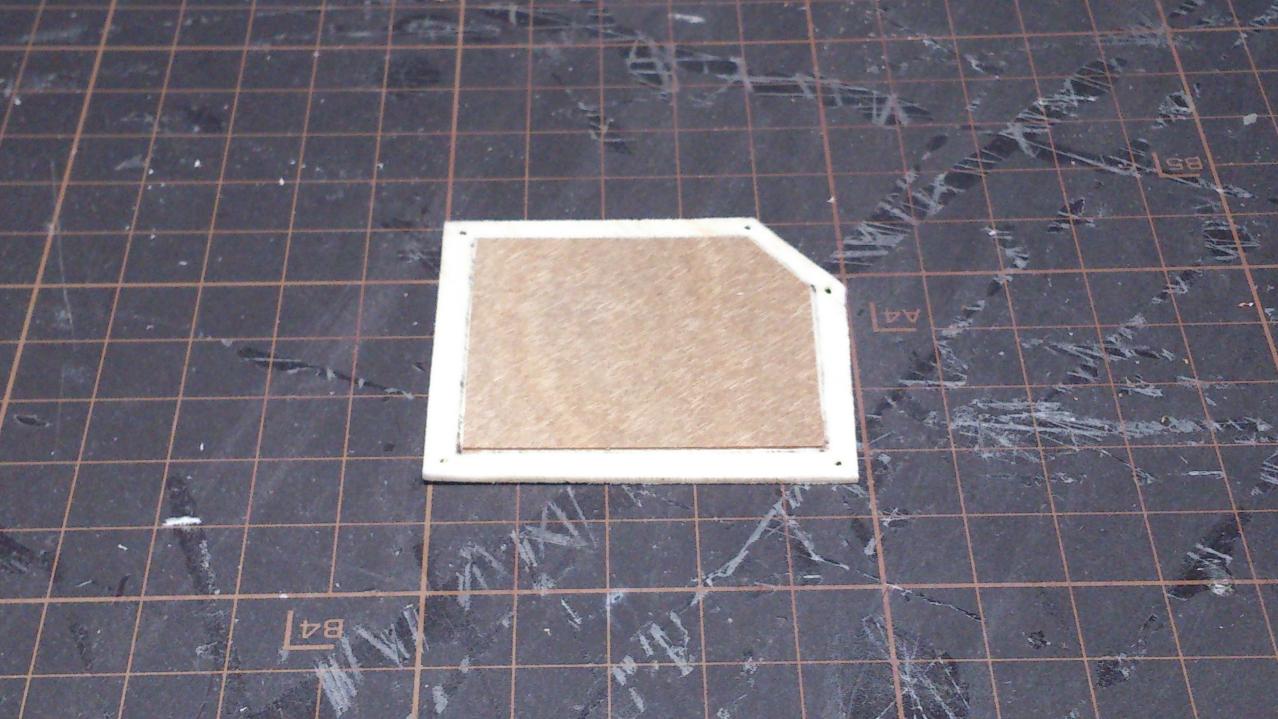

サーボハッチですが、1mmバルサだけだと、塗装時に紙張りしたりして反ってしまいますので、0.4mmベニアをバルサの目と対角に接着します。

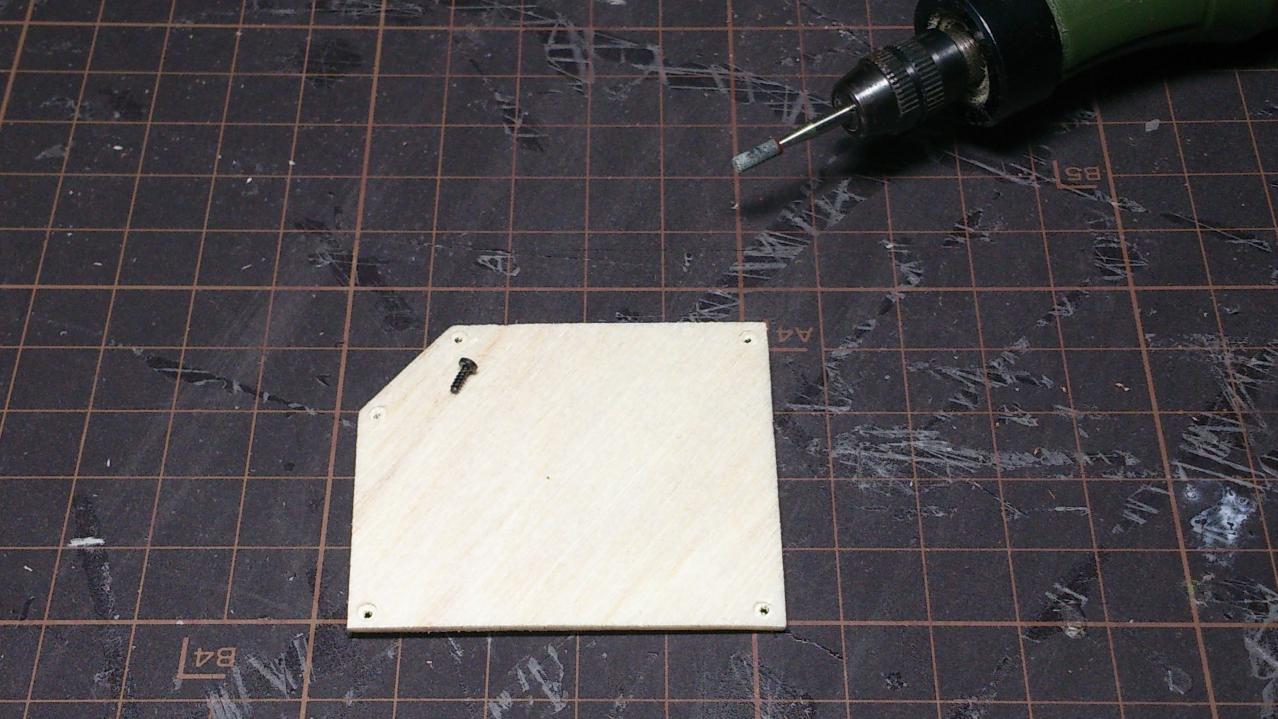

1mmのドリルとリュータを使って、ハッチを固定するボルトの穴を作成します。ハッチに乗っているものは今回使用するボルトです。ボルト部とその裏面には瞬間を流して固くしておきます。

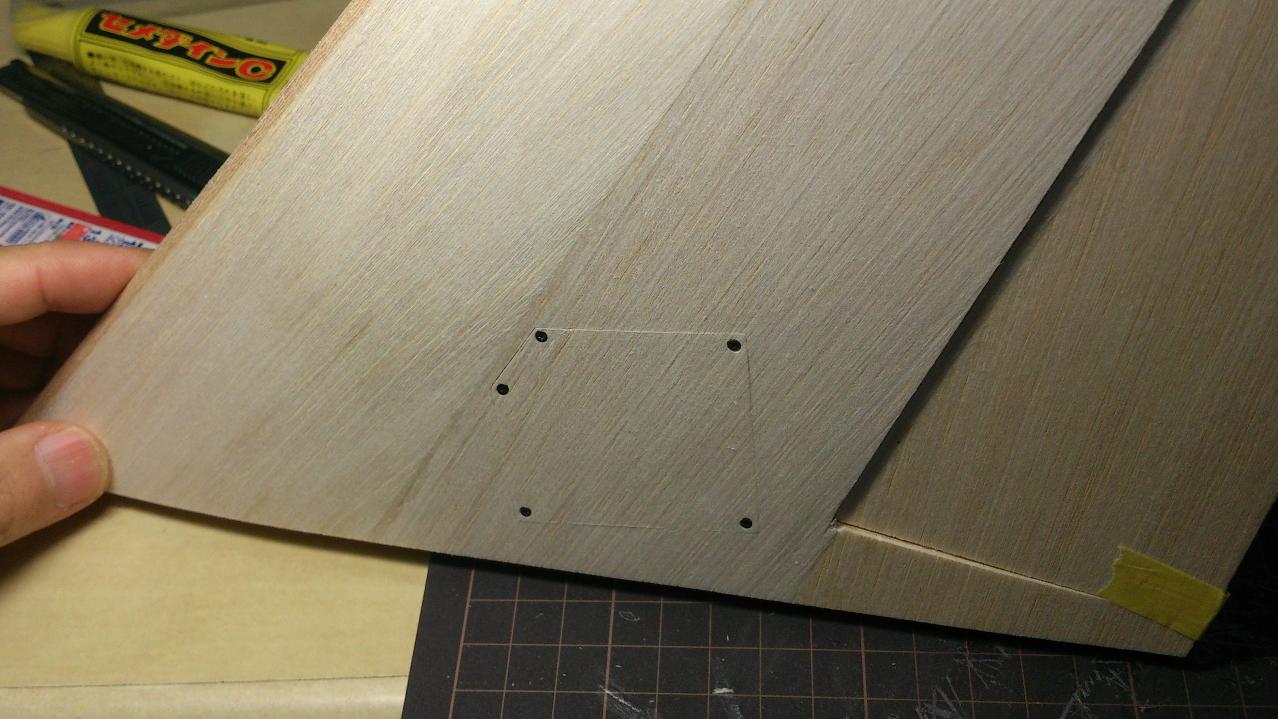

ハッチをボルトで固定した状態です。ボルトの頭も隠れて、良い感じです。
