M-346 64mm twin Red Color

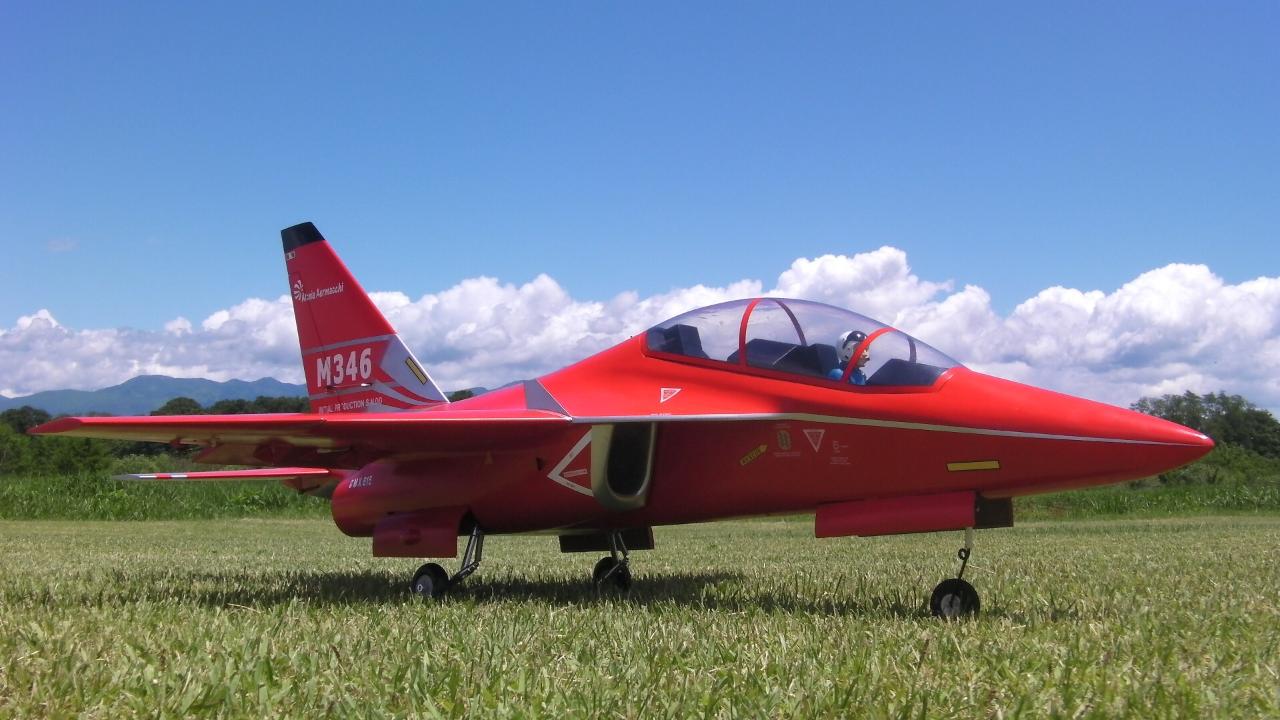

GGEJR初日に初フライト_3

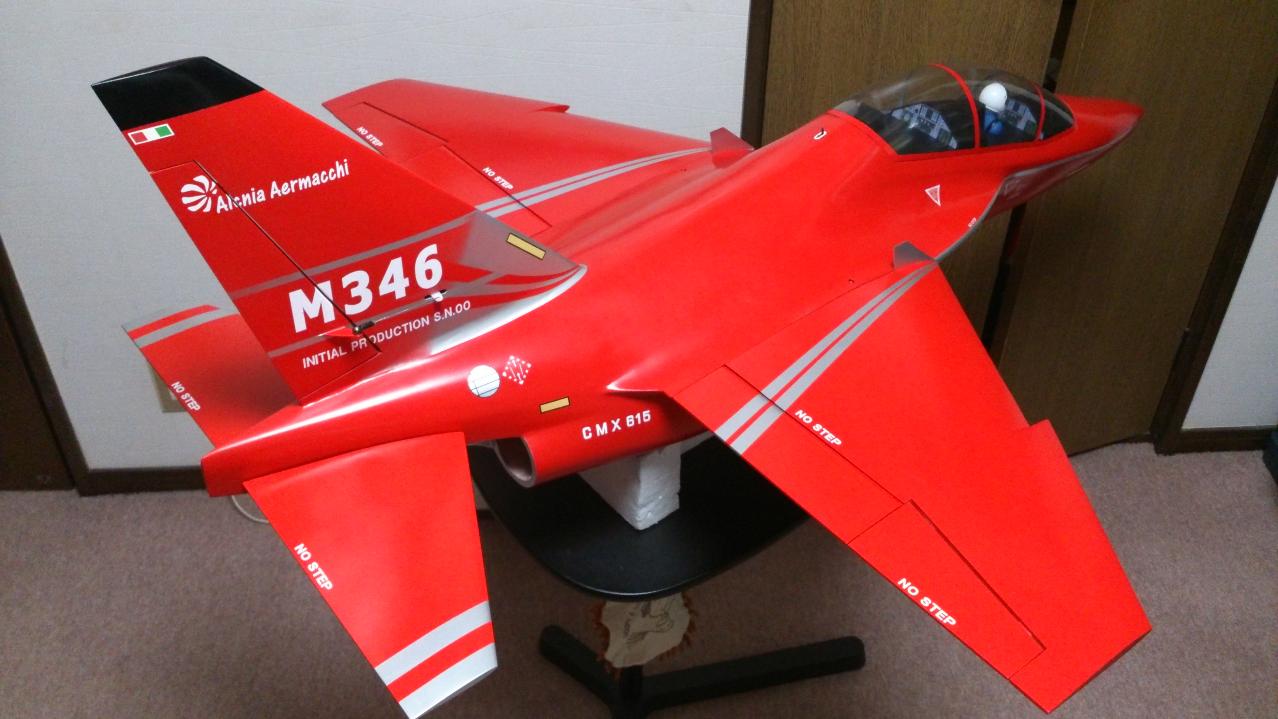

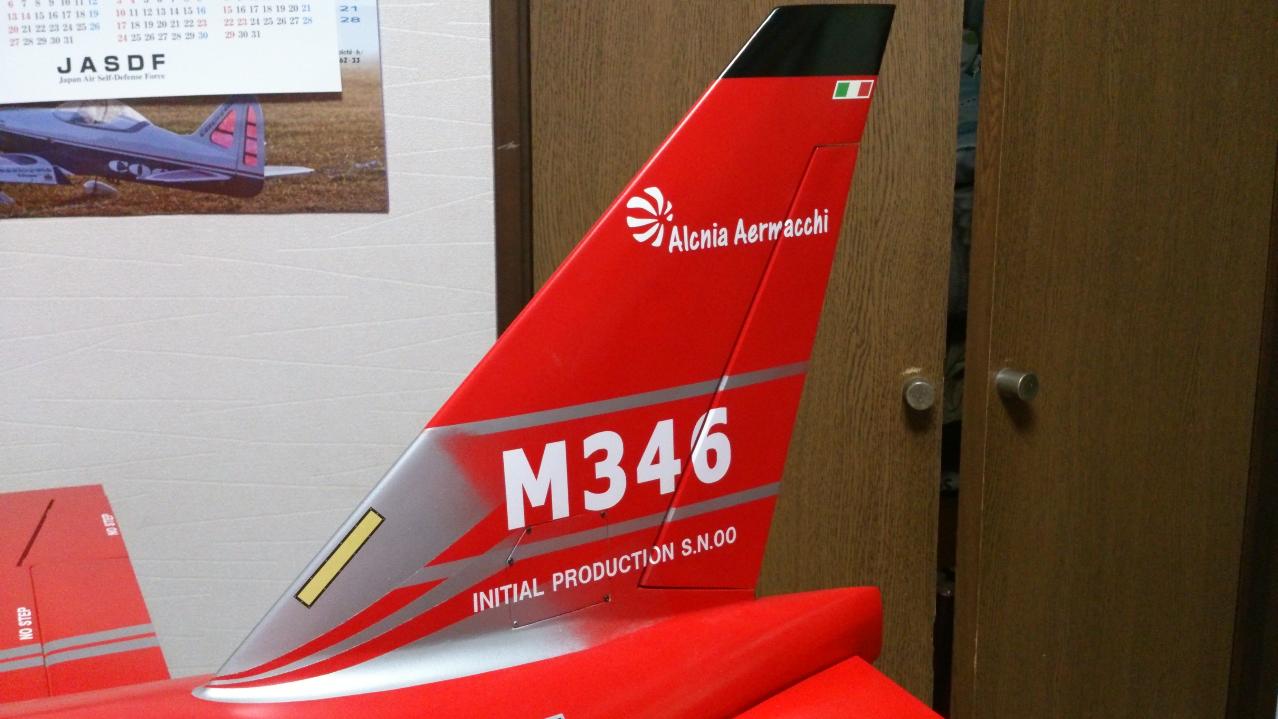

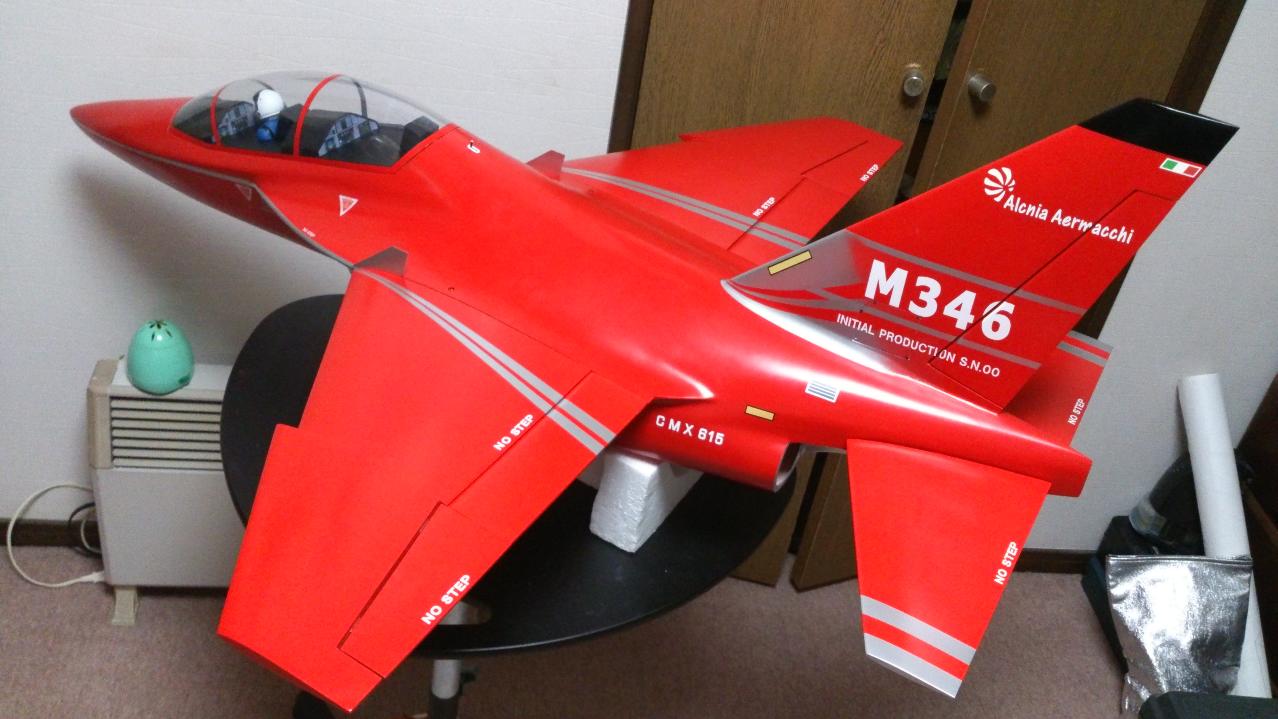

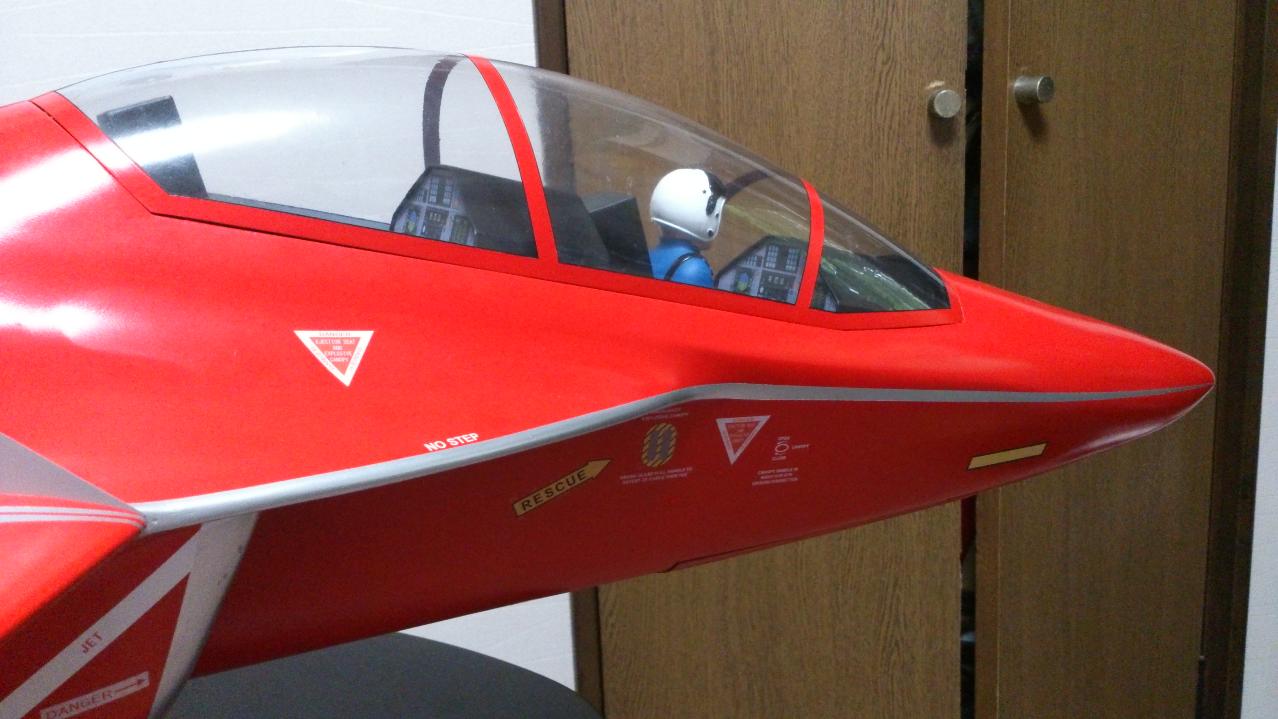

マーキング_11 マーキング_10 マーキング_9 マーキング_8

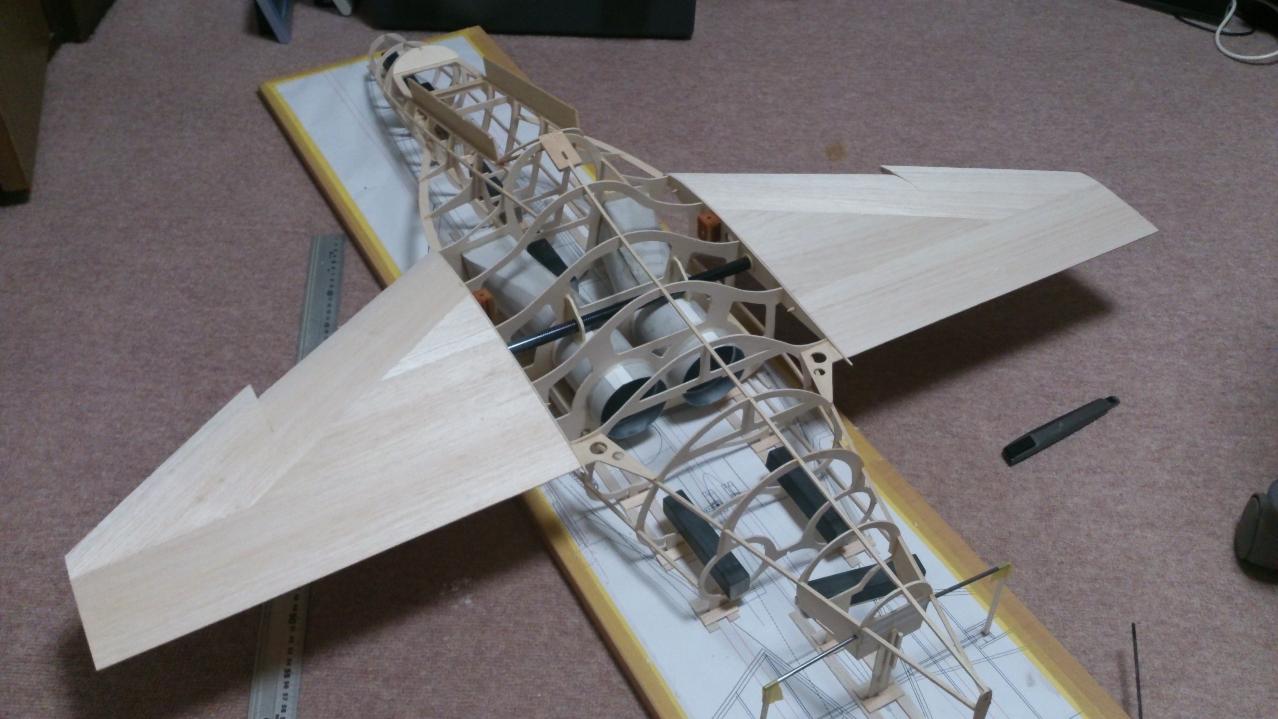

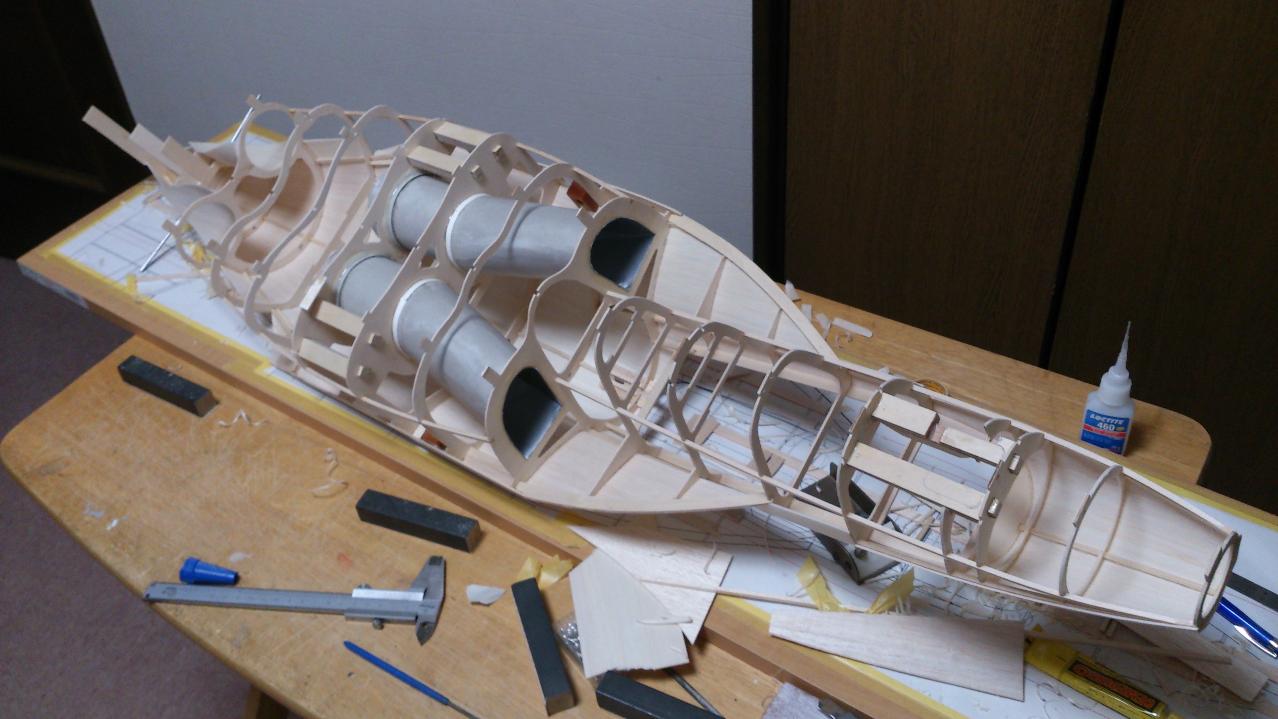

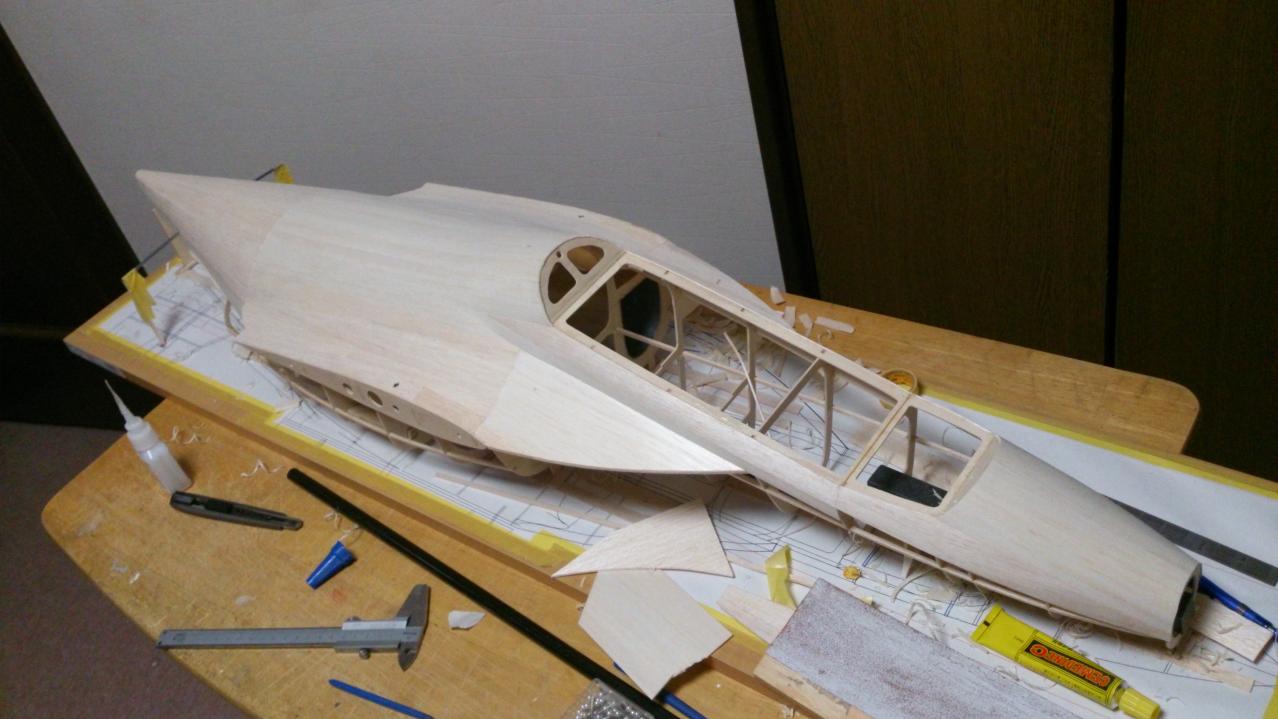

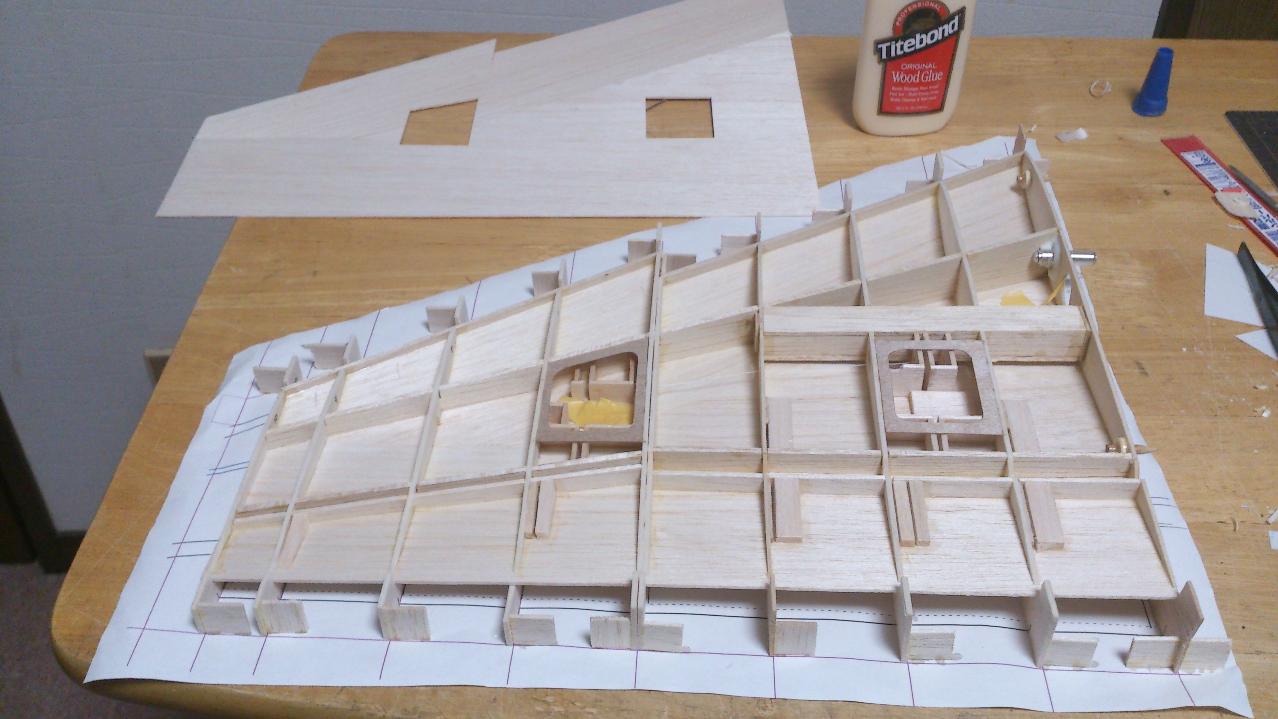

主翼を胴体に取り付けて確認（両翼） 胴体上面プランク完了 主翼下面プランク前の確認 胴体をジグの定盤から外します

実機写真

Specifications

Wing: 970 (mm)  Length:1158 (mm)  Wing:バルサ  Fuselage:バルサ
Flight Weight: 2250 (g)
Motor: PowerFun 11ブレード 4S仕様 3500kv x2
ESC: HobbyWing FlyFun 60A x2
Fan: PowerFun 11ブレード 4S仕様  64 (mm) 90(A)
Battery: 4-3300    KyPOM   Flight Time:3 (Minute)
Propo: JR  XG8  RG831B  S3101x4,HS-A5076HBx3,GWSx1 Power: BEC  Band:2.4
Description: ダクトをPowerFun 11ブレード 4S仕様×２に交換、ギヤドアシーケンサ＋１ｗパワーLED（ランディングライト、ストロボライトの２つ）基板を自作して装備しました。

Events

Build Logs

  1. 1.
    M346の64ミリダクト仕様を製作開始_1
    M346の64mmツインダクト仕様の製作開始
    2014/03/17 16:23
  2. 2.
    ダクトファンユニットとモータ_2
    ダクトファンユニットとモータ
    2014/03/23 18:04
  3. 3.
    切り出しできた胴枠
    胴枠を切り出し
    2014/03/24 17:18
  4. 4.
    吸気ダクト・パイプの仮組み
    吸気ダクト・パイプの作成
    2014/03/27 16:21
  5. 5.
    胴体ダクト部作成_2
    胴体ダクト部の組立て
    2014/03/30 18:00
  6. 6.
    リブの切り出し_5
    リブの切り出し
    2014/04/03 16:53
  7. 7.
    インテークダクトの取り付け_3
    インテークダクトの取り付け
    2014/04/07 16:54
  8. 8.
    胴体仮組み
    胴体仮組み
    2014/04/13 18:41
  9. 9.
    水平尾翼の完成
    水平尾翼作成
    2014/04/18 16:31
  10. 10.
    コントロールホーンの製作_2
    コントロールホーンの製作とエポキシガラス板カット時の糸ノコの刃
    2014/04/21 16:59
